接点工房
機械保全技能検定 ／ 電気系保全作業 ／ 実技 課題2
有接点シーケンス回路の故障切り分けを、
盤も工具もなしに練習する

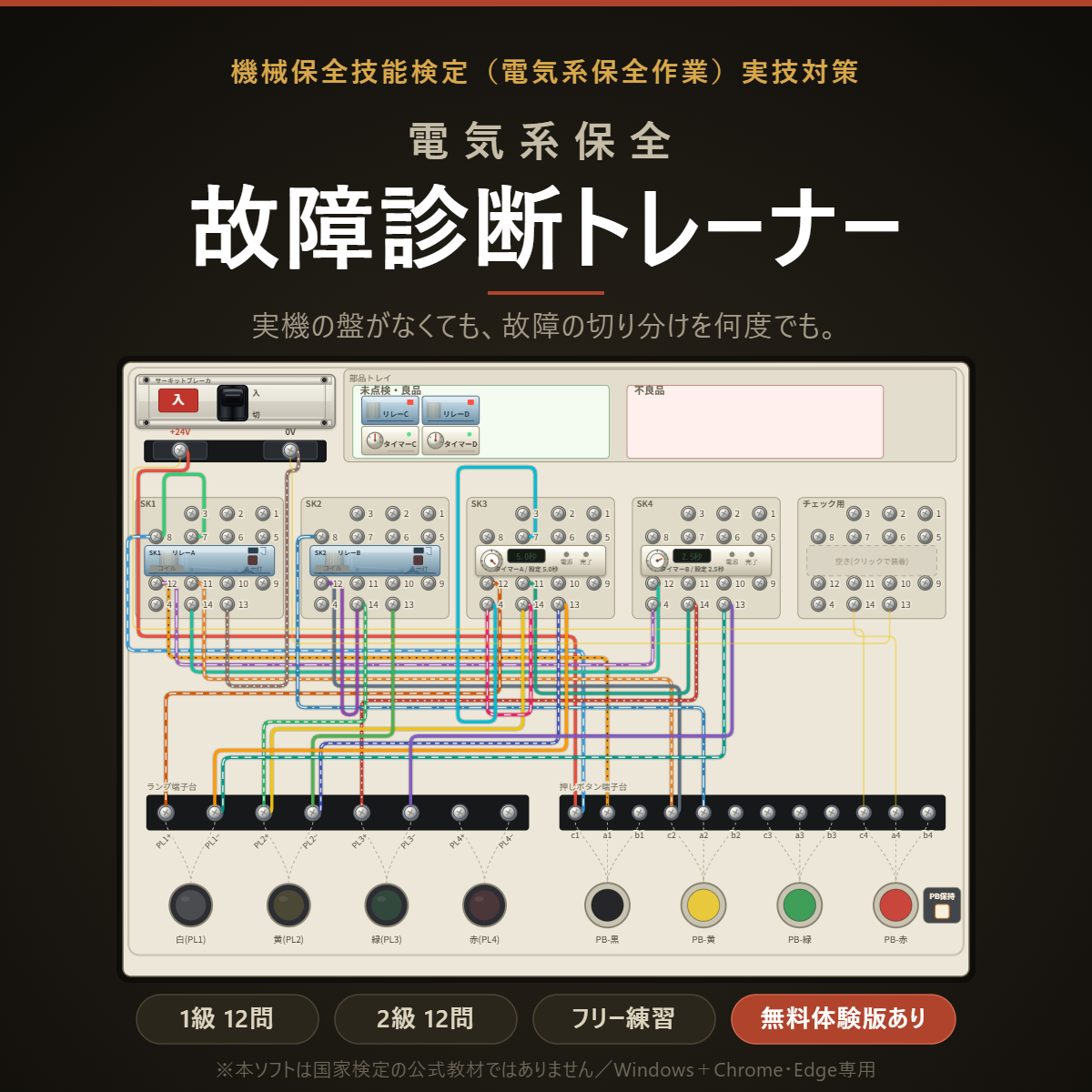

断線・誤配線・不良リレー・不良タイマが自動で仕込まれた制御盤から、原因を見つけて直します。どこを壊してあるかは分かりません。修復後の盤は実際に動作させて判定します。ブラウザだけで動き、インストールも登録も要りません。
無料デモは2級相当の課題を1問収録。会員登録・ダウンロード不要でそのまま動きます。
※デモは内容をご覧いただくためのものです。製品版はダウンロードして使う形式で、ネット上では動きません。お使いのパソコンで動くかどうかは、製品版と同じ形式の無料体験版（商品ページで ￥0 を選択）でご確認ください。
一人で練習することの限界
自分で仕込んだ故障は、練習にならない
有接点シーケンス回路の点検・修復（いわゆる課題2）は、故障した盤を渡されて、原因を見つけて直す課題です。直した盤が正しく動けば正解ですから、合っていたかどうかは動かせば分かります。難しいのは、その手前にあります。
練習するには、まず故障した盤を用意しなければなりません。配線を外す、付け替える、部品を不良品に差し替える。1問つくるたびに、そこで時間を取られます。
そして自分で仕込んだ故障は、どこを壊したか自分が知っています。探す工程が成立しません。本番で渡されるのは「どこが悪いか分からない盤」です。
つまり一人で練習すると、いちばん鍛えたいはずの切り分けだけが抜け落ちます。これは練習盤を持っていても同じで、盤があっても、故障を仕込んでくれる人がもう一人いなければ解決しません。かといって対策講習は、日程と場所が合わないことも多く、費用も安くありません。
このソフトは、その役をします。断線・誤配線・空配線・部品不良を自動で仕込み、その内容は毎回変わります。どこが壊れているかは分かりません。盤を作り直す手間もないので、問題を選べばすぐ次が始まります。
直した盤は実際に動作させ、正常な動作と一致するかで判定します。配線の見た目ではなく回路として機能しているかどうかで見るので、教科書どおりでない配線でも、正しく動けば正解になります。
できること
実機でやることを、そのまま画面の上で
故障診断の反復練習
断線・誤配線・空配線・部品不良を含む回路から、原因を切り分けて修復します。故障の入り方は毎回変わり、何度でもやり直せます。
動作による自動判定
直した盤を実際に動かし、正常動作と一致するかを判定します。見た目の一致ではなく、回路としての機能で判定します。
テスターによる測定
ダイヤルで電圧・抵抗を切り替え、端子間を実際に当たって確認できます。通電中の危険な操作は記録されます。
回路図の自動生成
自分が配線した内容から回路図を起こし、模範解答との差分を赤枠で表示します。どこが違ったのかが図で分かります。
減点の目安表示
不良配線の残置、過剰な配線、タイマ設定の誤り、活線作業、時間超過などを減点として集計し、参考値として表示します。
フリー練習モード
白紙の盤に自由に配線して動作を試せます。作った盤はファイルに保存でき、いつでも読み込んで再開できます。
2026年度 第2回 試験日程
電気系保全作業の実技は、11月28日から2月21日まで
| 日付 | 内容 |
|---|---|
| 2026/08/24 | 受検申請 受付開始 |
| 2026/11/02 10:00 | 実技試験問題（事前公開用）の公表 |
| 2026/11/28 – 2027/02/21 | 電気系保全作業 実技試験（期間内の土曜・日曜に実施） |
| 2026/12/13 | 2級 学科試験 |
| 2027/01/10 | 特級・1級・3級 学科試験 |
日程は公益社団法人日本プラントメンテナンス協会「2026年度 第2回試験の概要」によります。受検申請の締切など最新の情報は、必ず公式サイトでご確認ください。
製品版
1級12問・2級12問＋フリー練習
- 1級相当の課題 12問／2級相当の課題 12問（無料デモは2級相当を1問）
- 故障箇所の表示 — 断線・誤配線・空配線を色分けして確認できます
- フリー練習モード — 作った盤をファイルに保存・読込みできます
- 回路図・タイムチャート表示
- 2027年3月末までに見つかった不具合の修正版は無償で提供します
ダウンロード販売です。ご購入前に必ず無料デモで動作をご確認ください。
法人・団体でのご利用
1ライセンス＝1名です。複数名でお使いの場合は法人ライセンスをご利用ください。
| ライセンス | 価格（税込） | 購入方法 |
|---|---|---|
| 5席パック | ¥39,800 | BOOTHで購入、またはメールでのお見積り・銀行振込 |
| 事業所内 人数無制限 | ¥98,000 | メールでのお見積り・銀行振込 |
| 教育機関向け | ¥50,000 | メールでのお見積り・銀行振込 |
実技試験の練習盤は1台あたり10万円を超えます。事業所内ライセンスであれば、人数の制限なく各自のパソコンで練習できます。見積書の発行、銀行振込でのお支払いに対応します。領収書はPDFにてメールで発行いたします。お問い合わせは settenkobo@outlook.jp まで。なお現在、適格請求書発行事業者の登録をしていないため、インボイス（適格請求書）は発行できません。
動作環境
Windows と Chrome / Edge
| 項目 | 内容 |
|---|---|
| OS | Windows 10 / 11 |
| ブラウザ | Google Chrome または Microsoft Edge の最新版 |
| 画面 | 横1280ピクセル以上を推奨 |
| 非対応 | macOS・Safari／Firefox／スマートフォン・タブレット |
このページの無料デモはブラウザ上で動作します。製品版はダウンロードしたHTMLファイルをブラウザで開いて使う形式です（インターネット接続は不要）。macOS・Safari は、ローカルファイルでのデータ保存が制限されるため非対応としています。
お勤め先のパソコンで使う予定の方へ
製品版はダウンロードしたファイルを開く形式のため、社内のセキュリティ設定によっては開けないことがあります。このページのデモが動いても、そこは保証になりません。製品版と同じ形式の無料の体験版（商品ページで ￥0 を選択）を、実際に使う予定のパソコンでお試しのうえ、ご購入をご検討ください。
